Монтирование ISO через IPMI¶

В этой статье

• Доступ к удаленной консоли и монтирование ISO
• Supermicro
• Dell
• MegaRAC

Раздел Монтировать обычный или восстановительный ISO образ как CD доступен только при управлении виртуальными серверами и оборудованием Supermicro с материнскими платами Х10 и Х11 (и в некоторых случаях Х9). В этой вкладке возможно выбрать ISO c необходимой операционной системой из выпадающего списка:

После выбора операционной системы необходимо нажать кнопки - Монтировать ISO и Загрузиться с ISO:

Доступ к удаленной консоли и монтирование ISO¶

Для запуска консоли необходимо наличие на устройстве программного обеспечения Java. Некоторые материнские платы также предоставляют возможность подключения через HTML5-консоль, без установки Java.

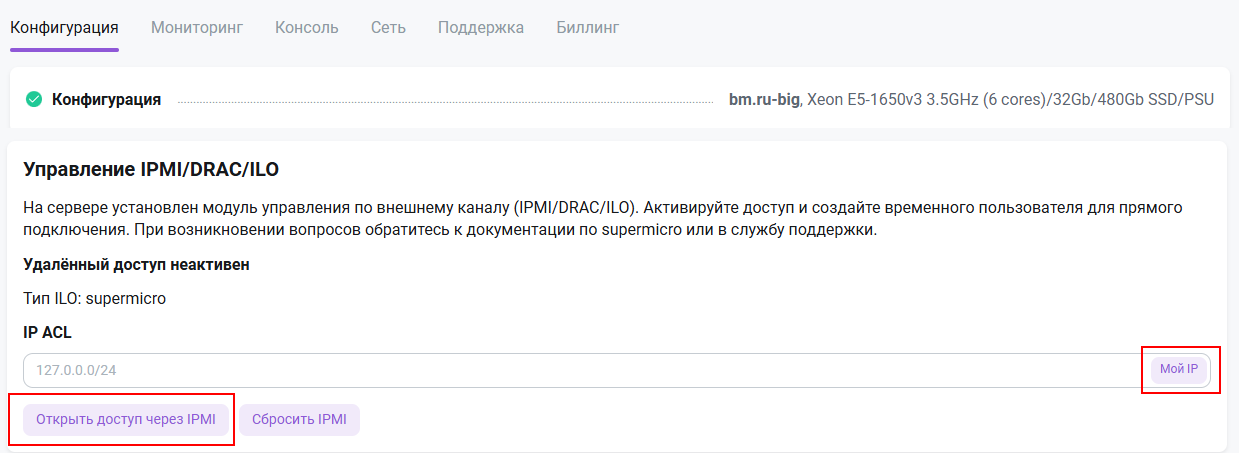

Для IPMI доступа необходимо получить IP-адрес во вкладке Консоль и доступ к IPMI панели управления. Для этого необходимо нажать на кнопку Открыть доступ через IPMI. После чего на экран будет выведен IP-адрес для доступа к консоли. Перейти по указанному адресу можно нажав на него:

При переходе по ссылке может быть выведено сообщение о незащищенном подключении:

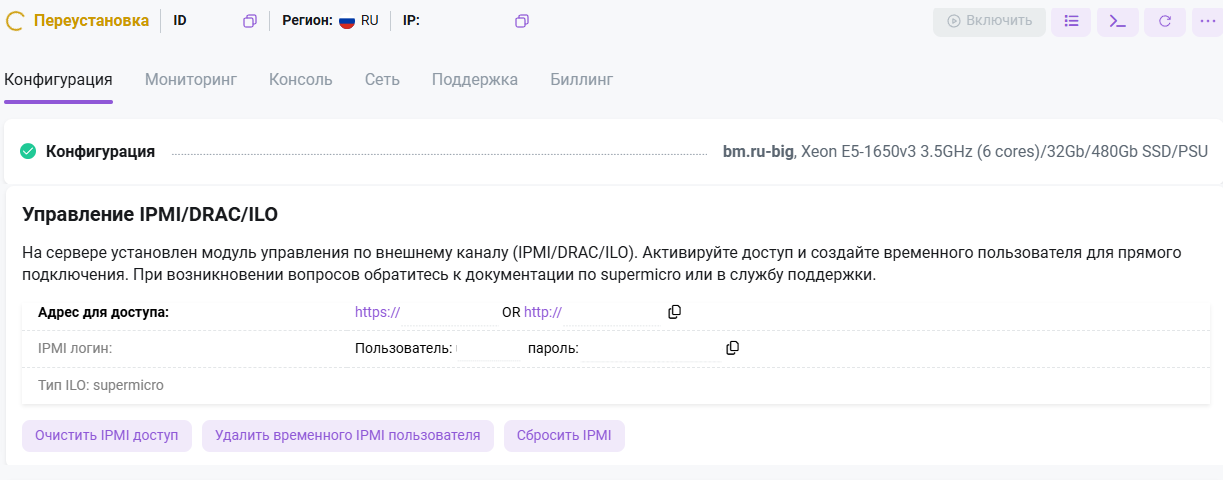

Кнопка Создать временного IPMI пользователя позволяет создать логин и пароль для авторизации в web-интерфейсе:

Логин и пароль являются временными и используются для авторизации в web-интерфейсе:

Supermicro¶

Авторизация:

Для доступа к консоли IKVM/HTML5 необходимо перейти во вкладку Remote control и нажать кнопку IKVM/HTML5:

Для авторизации в консоли используются учетные данные конкретного сервера. В консоли возможно осуществлять различные действия по управлению оборудованием:

При необходимости установить операционную систему, которой нет в нашем списке, необходимо выполнить следующие действия:

В web-интерфейсе перейти во вкладку Remote Control >> Console Redirection и запустить консоль кнопкой Launch console:

В результате этого действия на устройство будет загружен jnlp-файл. После запуска этого файла будет открыта консоль. Смонтировать ISO можно в меню Virtual media >> Virtual storage:

В открывшемся меню следует выбрать тип логического диска - ISO и указать место хранение ISO-файла и нажать кнопки Plug in и Ok:

Затем следует перезагрузить сервер (клавиша F6) меню Управление питанием >> Запрос:перезагрузить. После перезапуска сервера следует загрузиться с выбранного ISO.

Dell¶

Авторизация:

Для использования собственного ISO-образа в качестве виртуального носителя на сервере необходимо запустить виртуальную консоль Virtual Console в iDRAC и нажать Connect Virtual Media:

В результате этого действия на устройство будет загружен jnlp-файл. После запуска этого файла будет открыта консоль. Затем выбрать ISO-файл:

После перезапуска сервера следует загрузиться с выбранного ISO.

MegaRAC¶

MegaRAC (Megarends IPMI/KVM/SOL) - встроенное решение для удаленного управления серверами. Поддерживает стандарты IPMI 2.0 и Redfish, обеспечивая совместимость с системами управления вроде OpenStack, VMware и Kubernetes.

Начало работы¶

Активация доступа к IPMI

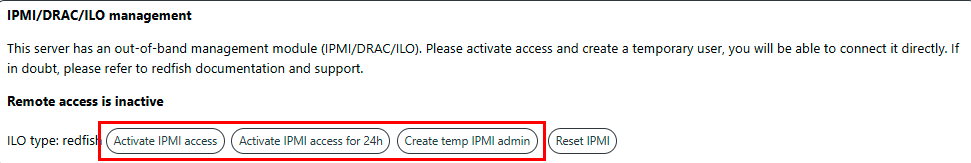

1. На первом экране выберите один из вариантов активации:

   • Activate IPMI access - для базовой активации;
   • Activate IPMI access for 24h - для временного доступа на 24 часа;
   • Create temp IPMI admin - для создания временного администратора.

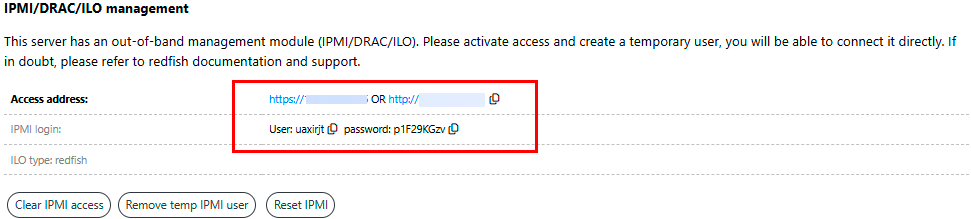

2. После активации появится информация о доступе:



   • Адрес доступа: https://<IP> или http://<IP>;
   • Логин и пароль создаются автоматически при каждой активации и действительны только в течение выбранного периода.

Вход в систему MegaRAC¶

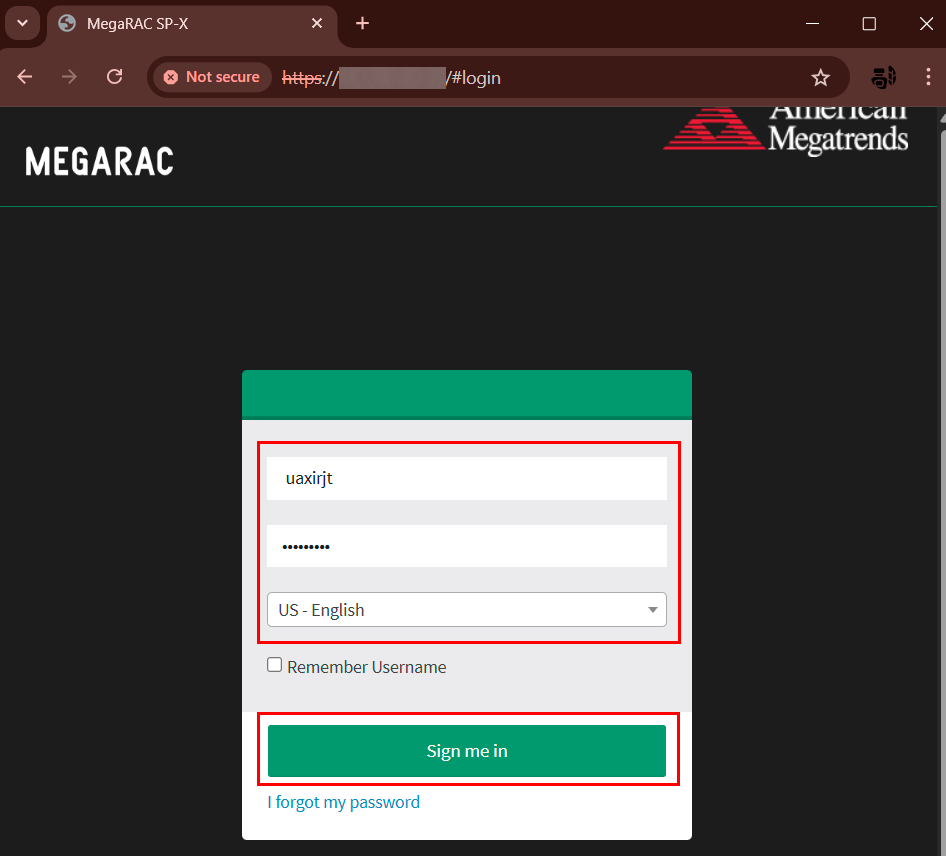

1. Откройте браузер и перейдите по адресу http://<IP>;
2. В форме входа введите:
   • Username: сгенерированный логин;
   • Password: сгенерированный пароль;
3. Нажмите кнопку Sign me in.

Удаленное управление¶

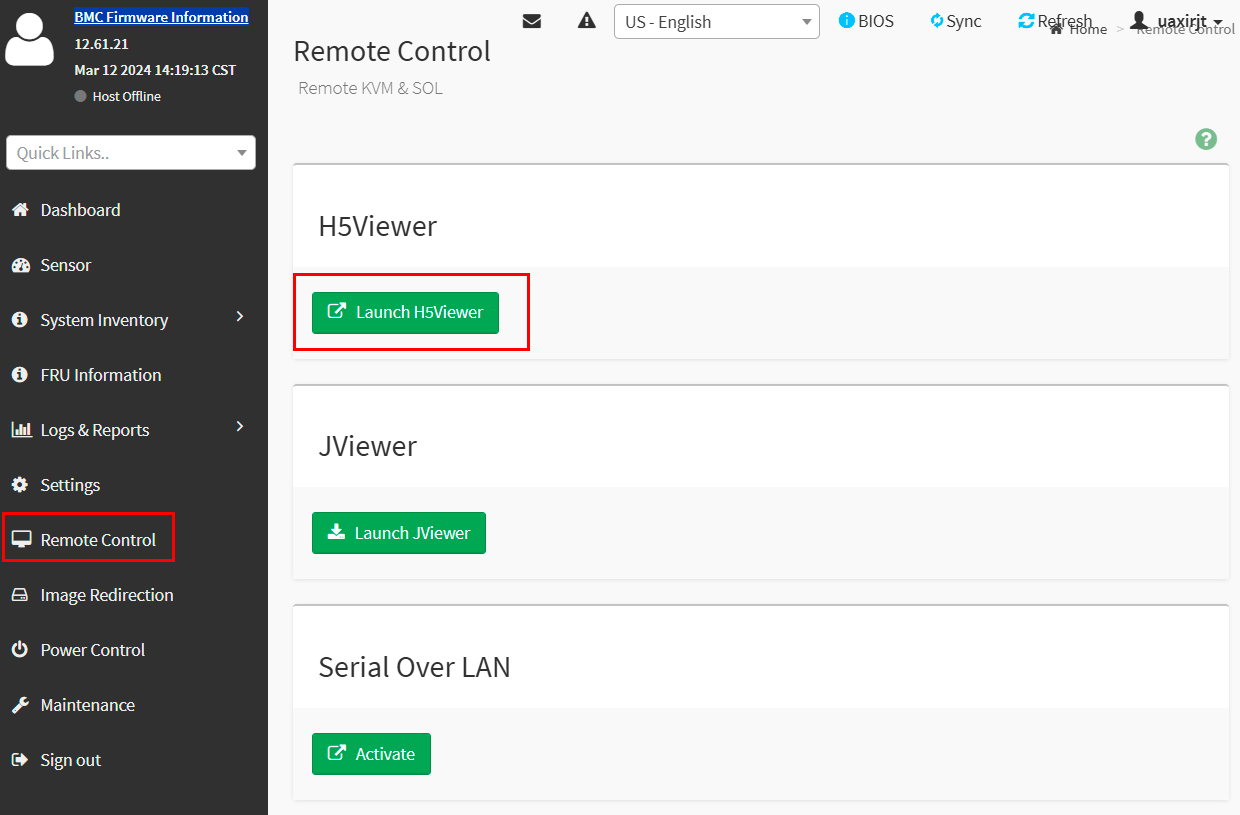

После успешного входа вы попадете в раздел Remote Control. Доступны следующие опции:

H5Viewer (рекомендуемый метод)

• Нажмите кнопку Launch H5Viewer;
• Откроется HTML5-консоль удаленного управления.

JViewer (альтернативный метод)

• Нажмите кнопку Launch JViewer;
• Требует установки Java.

Serial Over LAN:

• Нажмите кнопку Activate для активации консольного доступа через LAN.

Мониторинг и управление

В левом меню доступны:

• Dashboard — обзор состояния системы;
• Sensor — данные с датчиков (температура, напряжение);
• System Inventory — список установленного оборудования;
• FRU Information — данные о компонентах (производитель, серийный номер);
• Logs & Reports — журналы событий;
• Settings — настройки сети и безопасности;
• Remote Control — управление KVM;
• Image Redirection — подключение ISO-образов;
• Power Control — перезагрузка/выключение сервера;
• Maintenance — обновление прошивки.

Управление сервером¶

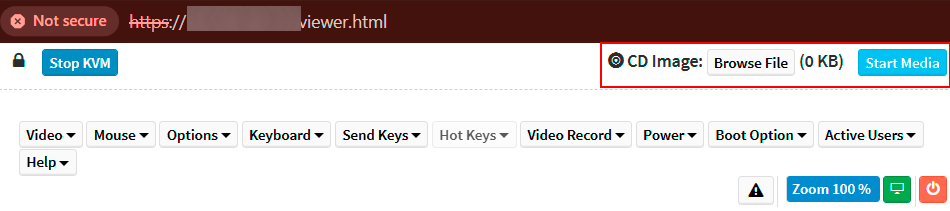

Подключение ISO-образа:

1. В интерфейсе KVM найдите CD Image;
2. Нажмите Browse File для выбора ISO-файла;
3. Нажмите Start Media для подключения образа.

Завершение работы¶

1. После завершения работы нажмите Sign out в левом меню
2. Отключите IPMI доступ:
   • Вернитесь на первый экран;
   • Выберите Clear IPMI access или Reset IPMI.
